カットパスガイド

カットパスとは?

ステッカーを作成する際、定番の丸形や四角で切り抜くことが多いですが、デザインによってロゴやキャラクターに沿った形のステッカーを作成することもあります。
好きな形に切り抜くためにIllustratorで作成するカットパスの作り方をご紹介します。

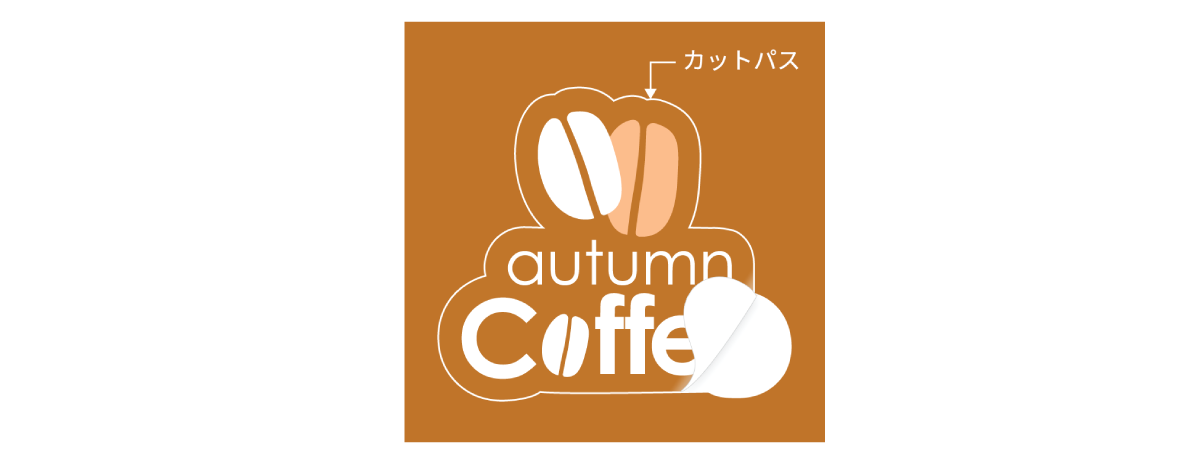

カットパスのイメージ(ステッカー全体を囲む線)

「カットパス」はステッカーを制作する場合に必要となる、仕上がりの形をカットするための「線(ライン)」のデータです。
カットパスはIllustratorのペンツールや図形ツールから作成が可能です。

1) ダイカット

台紙ごとカットパスライン通りに切り抜きます。

ダイカットステッカーの構成(デザイン・カットパス・台紙)
2) ハーフカット

四角の台紙にカットパスの切り込みを入れます。
ハーフカットはシール帳のように台紙から剥がれるタイプです。

ハーフカットステッカーの構成(デザイン・カットパス・シール紙・台紙)
「カットパスかんたん作成方法」のバナー(オリジナルステッカー)
Illustratorでのカットパス作成方法

1.画像トレース化する方法

画像ファイルの場合は画像をカットパス化できるよう、「画像トレース」を作業を行う必要があります。
-Aiの原本ファイル(ベクター)をお持ちの方は、2番目の項目からご確認ください。

(1) 画像トレースをする画像を選択
希望によって選択する「画像トレース」は異なります。
この画像の場合は例として「16色変換」を選択します。

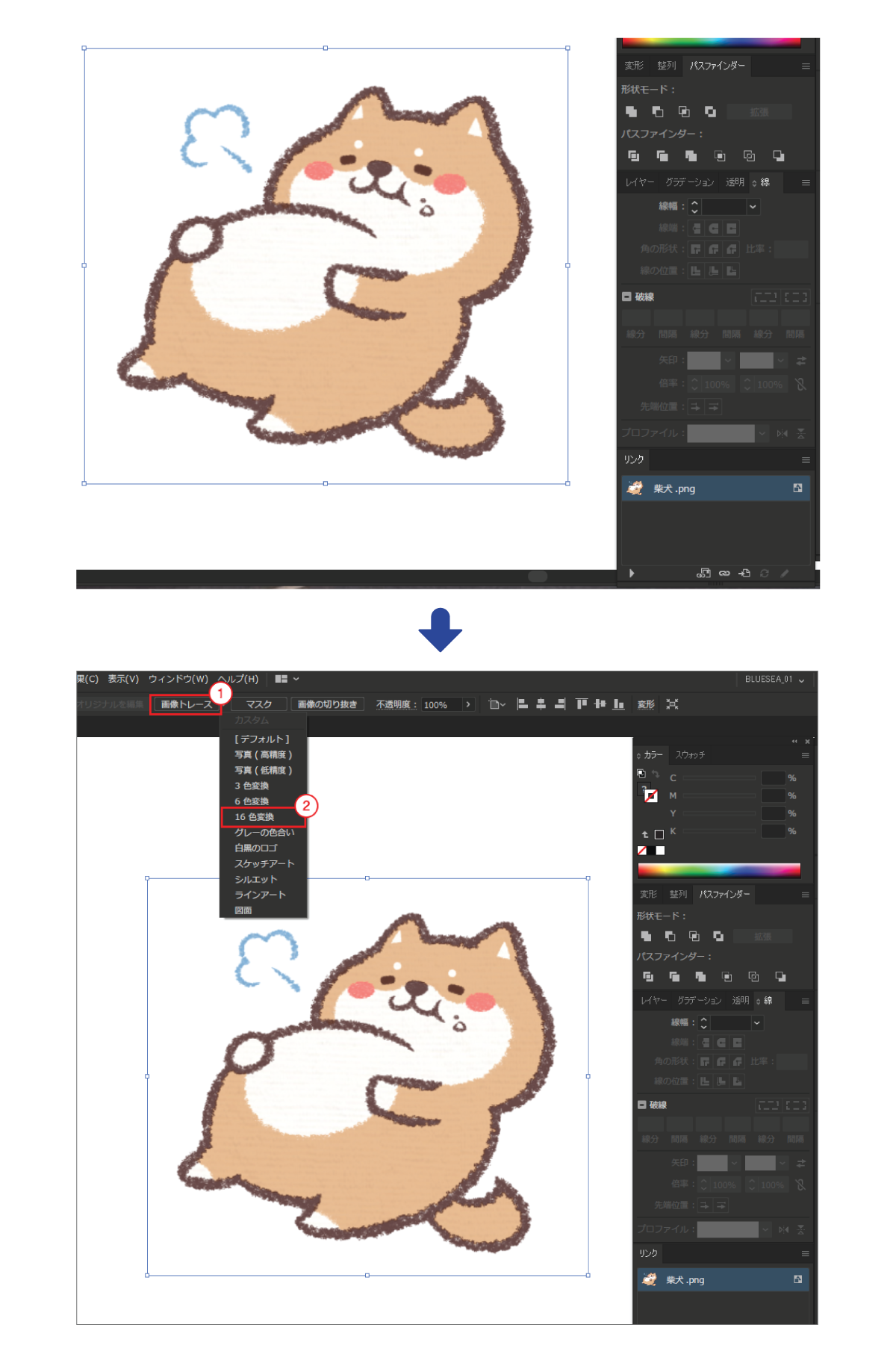

画像トレースの設定(「16色変換」を選択)

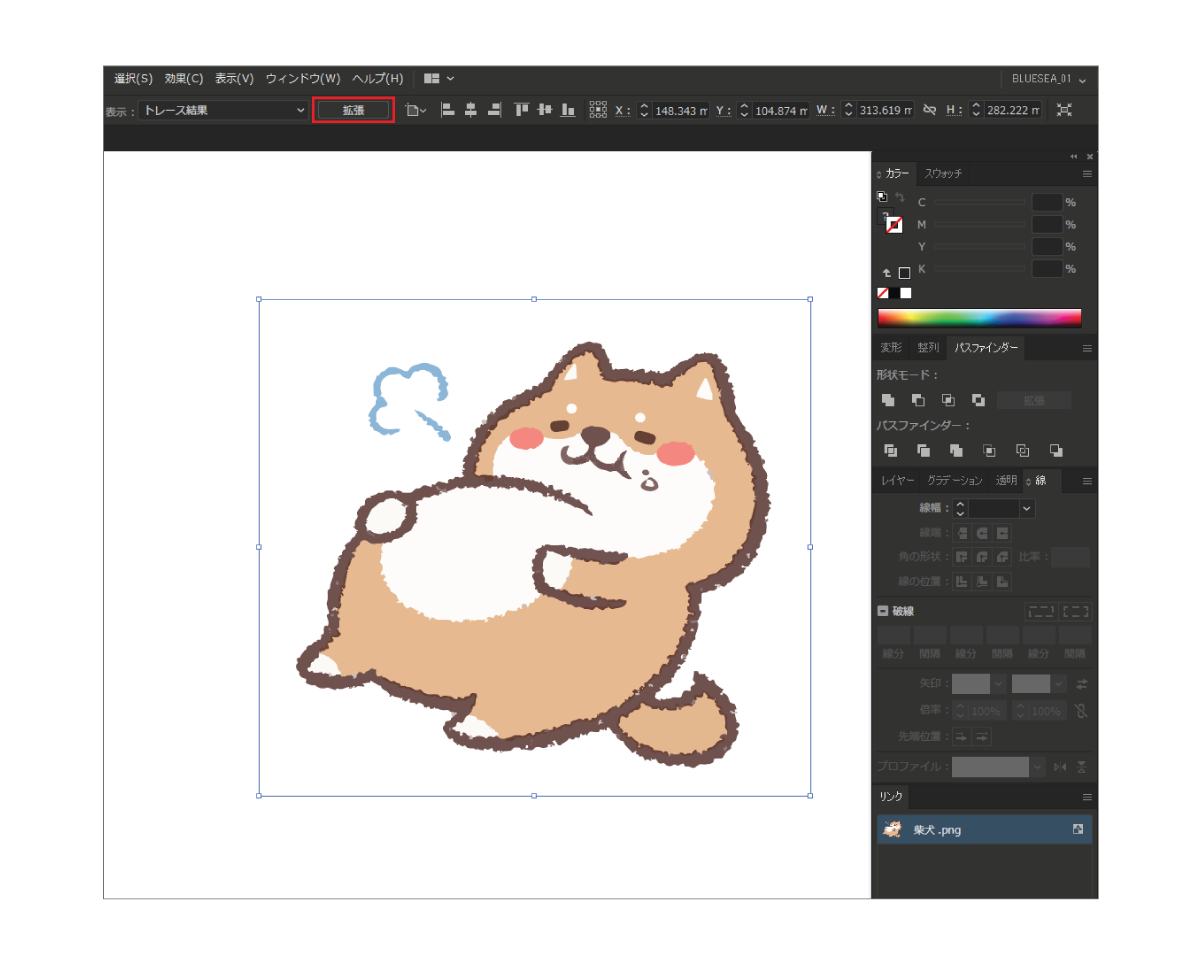

(2) 拡張をクリック
「画像トレース」した後、右側に表記されている「拡張」ボタンをクリックしてください。

「拡張」ボタンをクリックする操作画面

(3) 完成

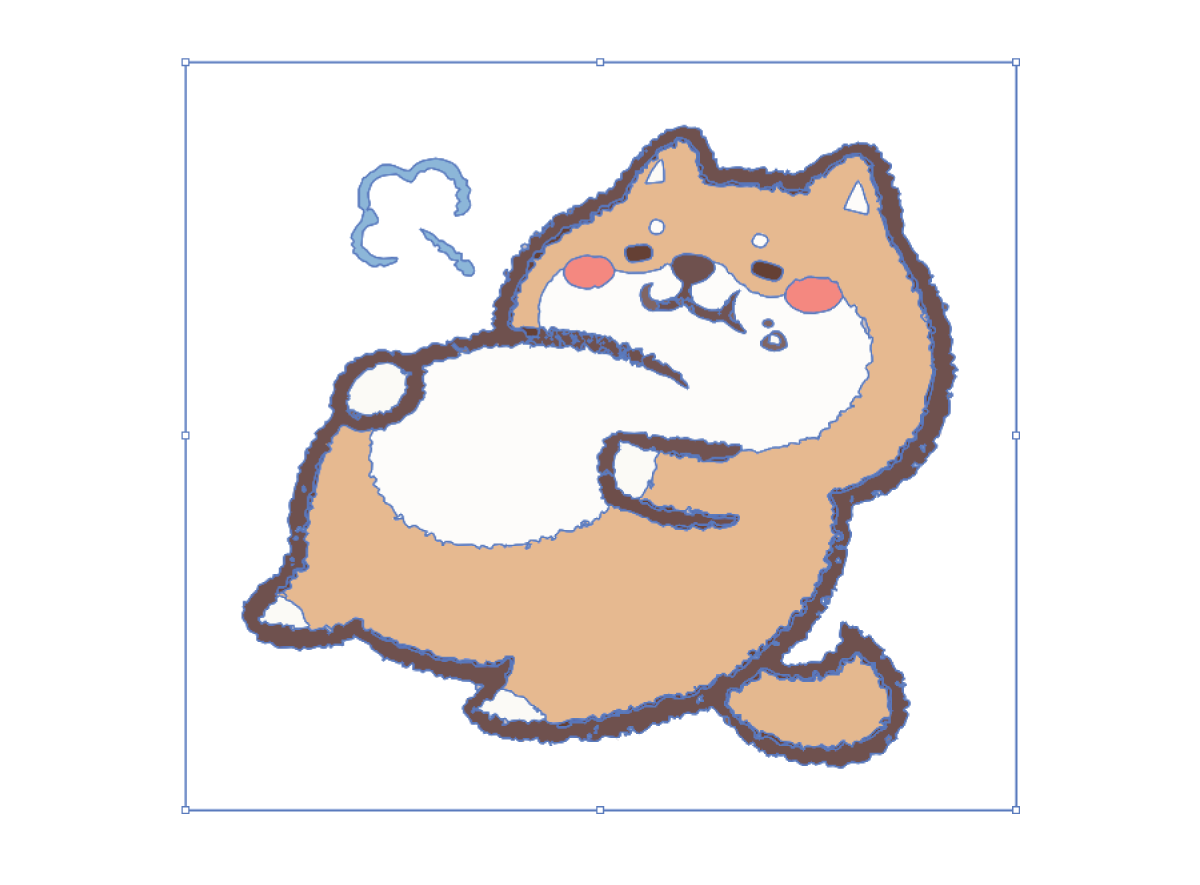

画像トレースが完了した状態

2. ツールでカットパス作成

(1) デザインをグループ化
ステッカーのデザインオブジェクトを用意します。
キャラクターをすべて選択し「右クリック」→「グループ」をクリックして、グループ化します。

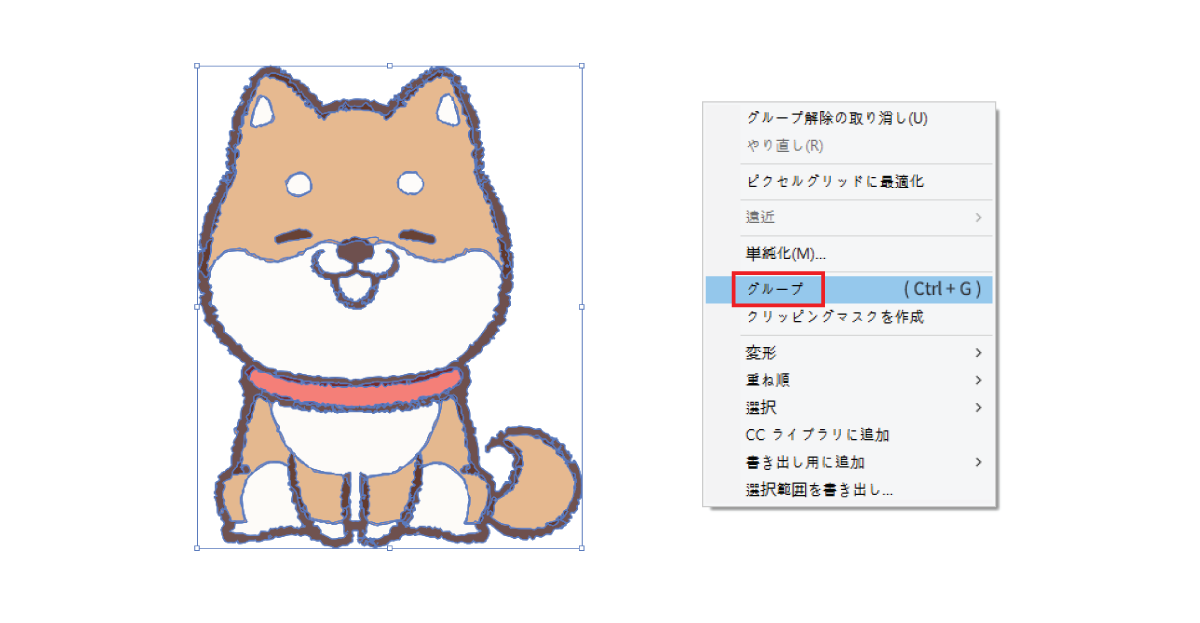

デザインをグループ化する操作(右クリックの「グループ」)

(2) デザインをコピー
グループ化した後、カットパス作成用にコピーします。デザインオブジェクトを2つ準備してください。

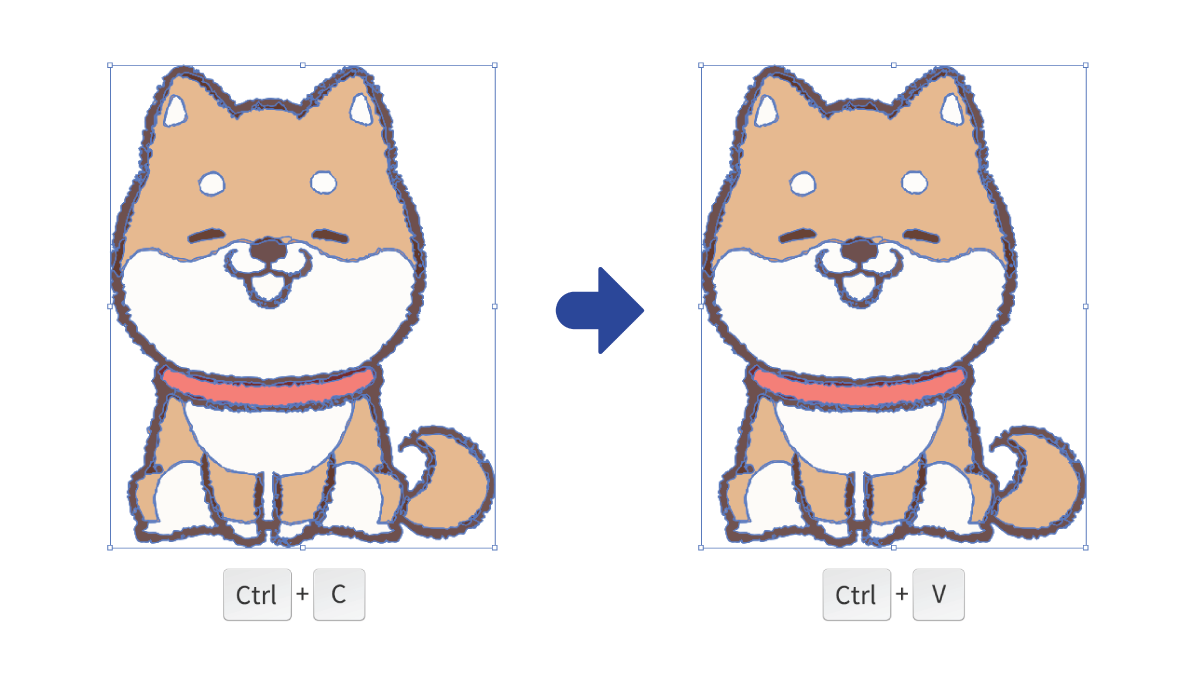

デザインをコピー(Ctrl+C)・貼り付け(Ctrl+V)して2つ準備する

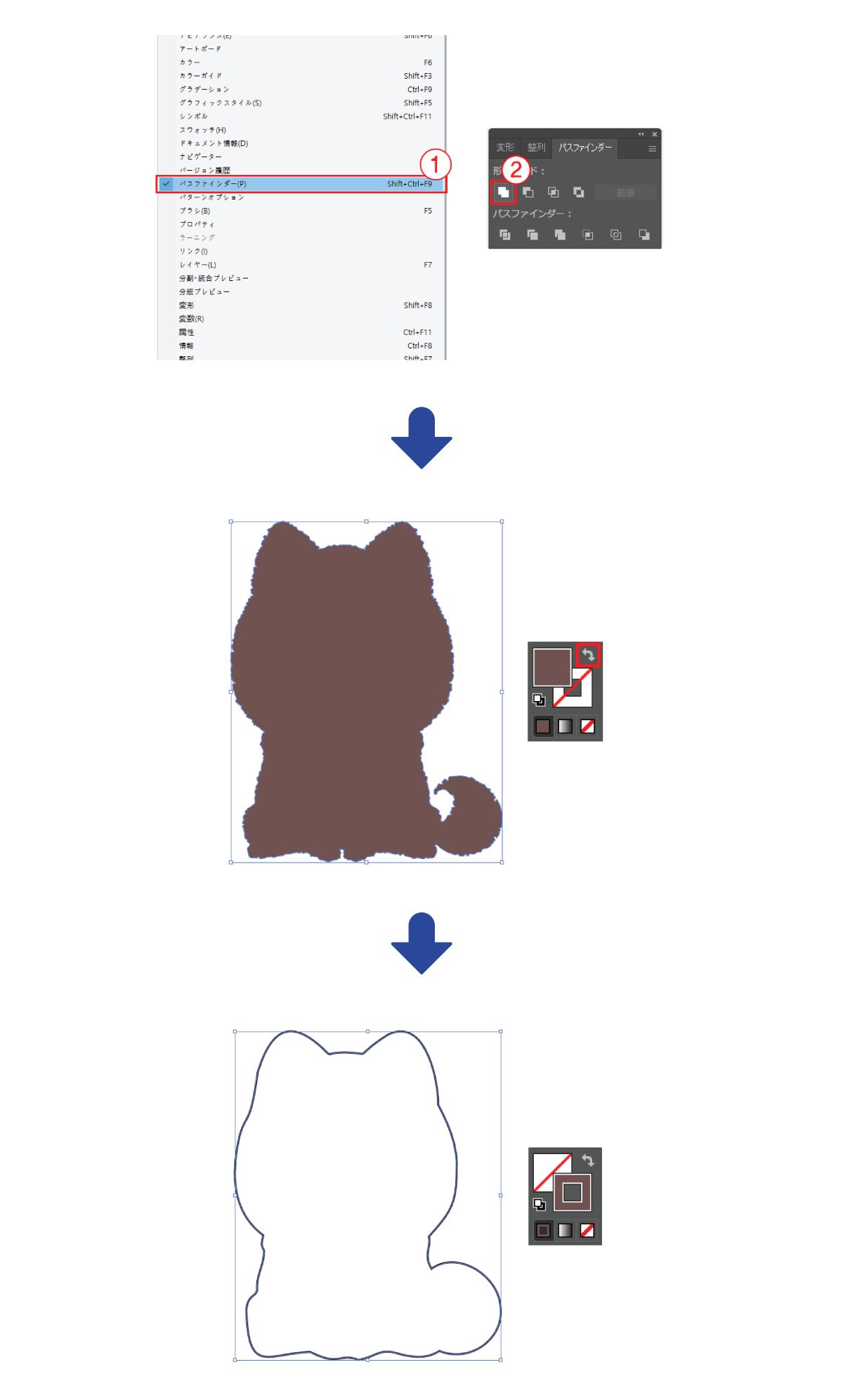

(3) パスファインダーを開く
「パスファインダー」→「形状モード」の「合体」をクリックすると、複数のオブジェクトがひとつの形状になります。

パスファインダーでオブジェクトをひとつの形状にする手順

(4) パスのオフセットを開く
「メニュー」→「オブジェクト」→「パス」→「パスのオフセット」をクリックしてください。

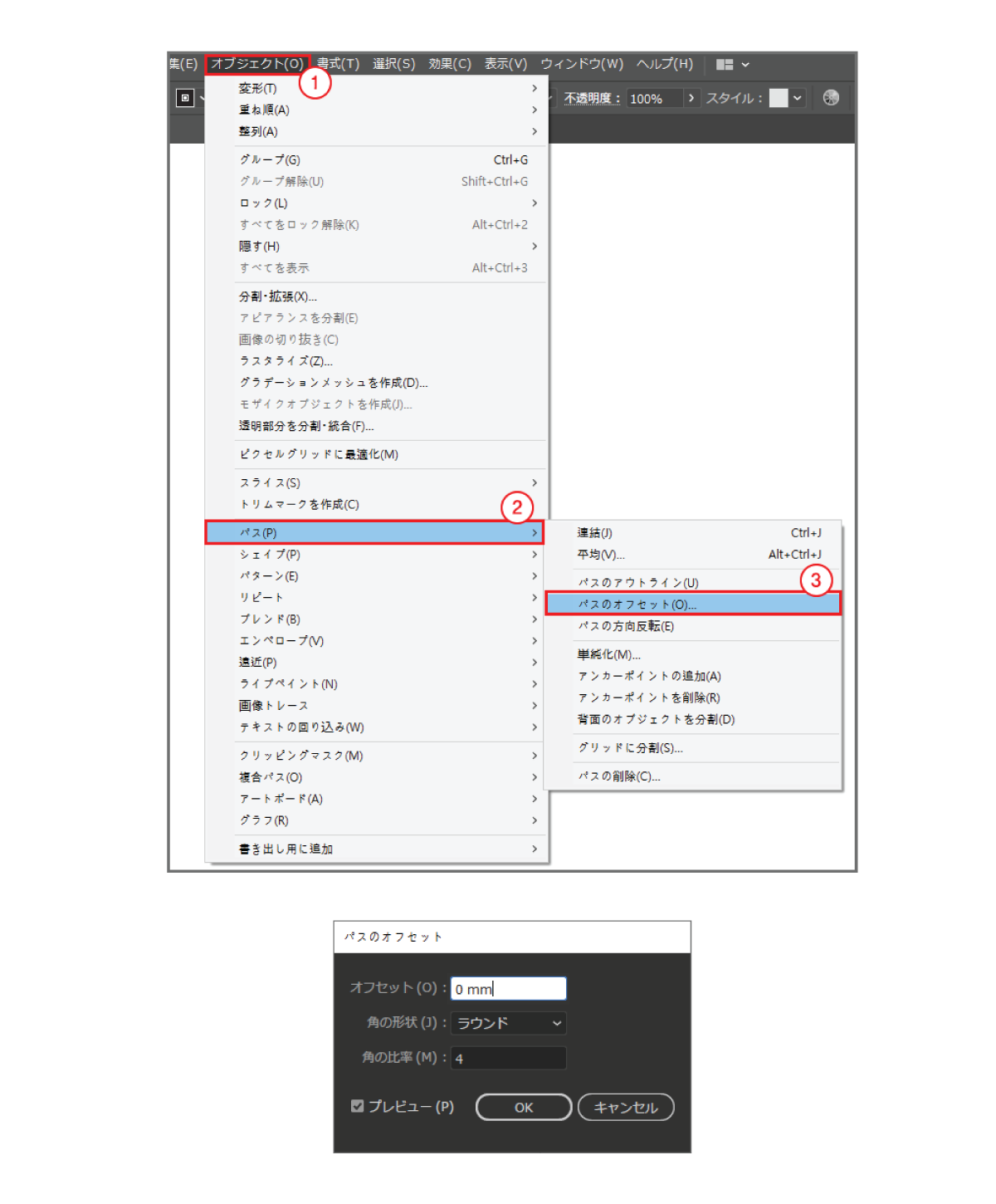

「パスのオフセット」を開く手順とダイアログ

(5) サイズに合わせたカットパス作成
2つのパスを選択した後「パスファインダー」→「合体」をクリックしてください。

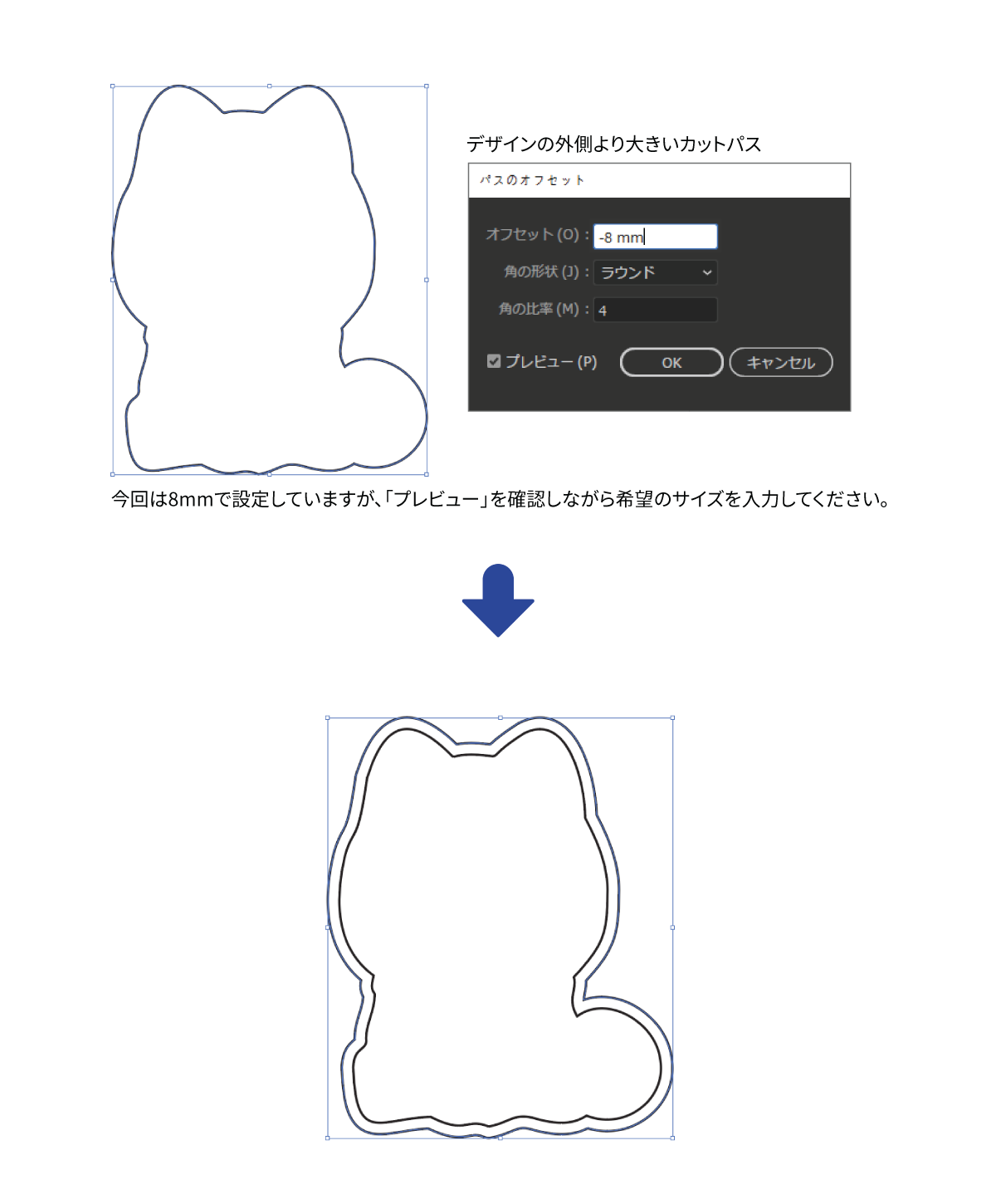

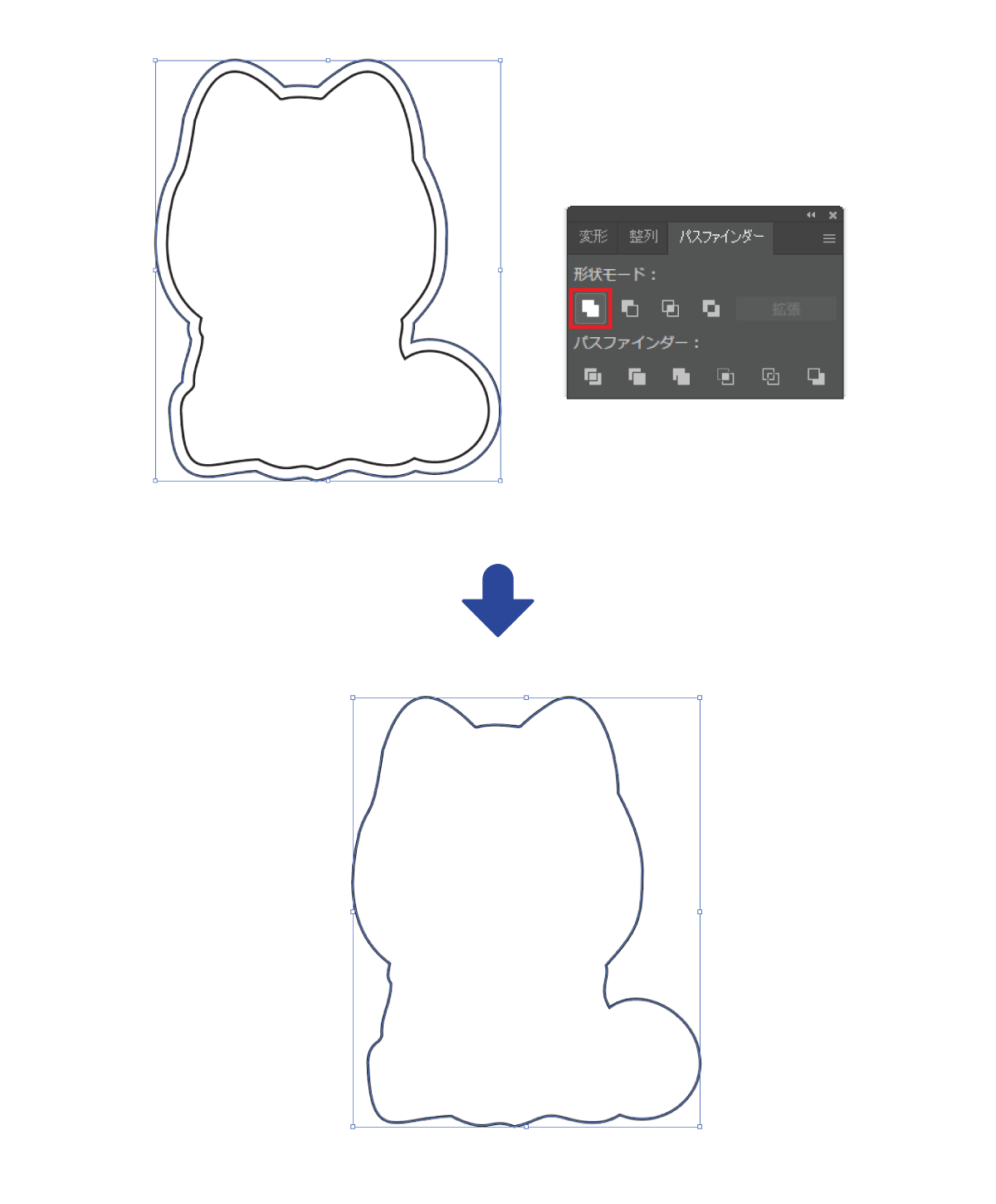

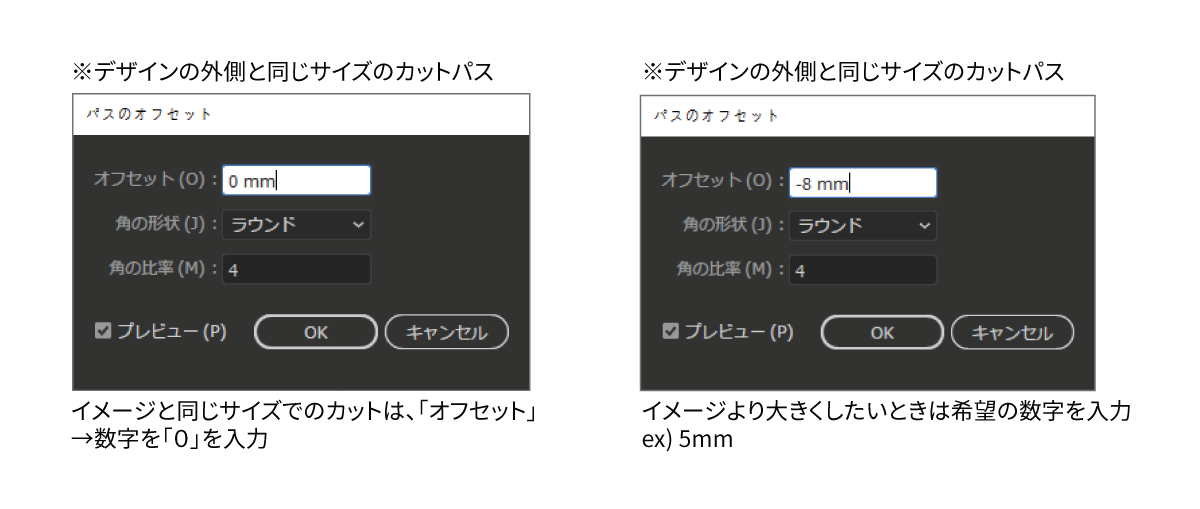

デザインより大きいカットパスを作る例(オフセット8mm) カットパスの大きさの指定例(外側と同じサイズは0mm、大きくする場合は5mmなど) パスファインダーの「合体」でカットパスをひとつにする手順

(6) 整列 : デザインデータとカットパスを一緒に選択し「整列」します。
オブジェクトと枠を全て選択し「整列」で、「中央揃え・垂直揃え」機能を利用し整列させます。

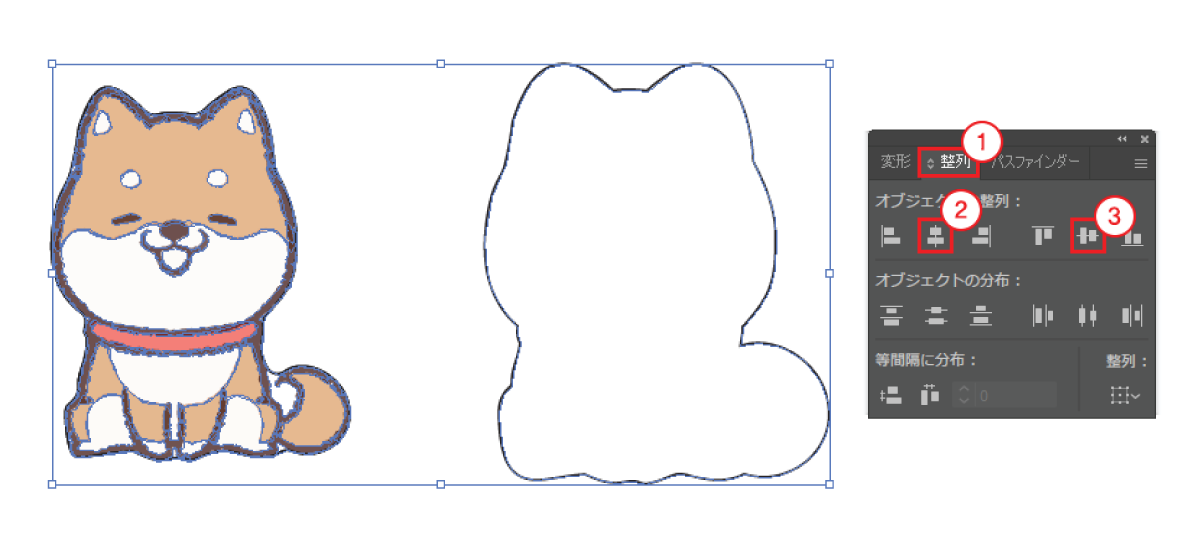

整列:デザインとカットパスの中心を揃える操作

(7) 完成

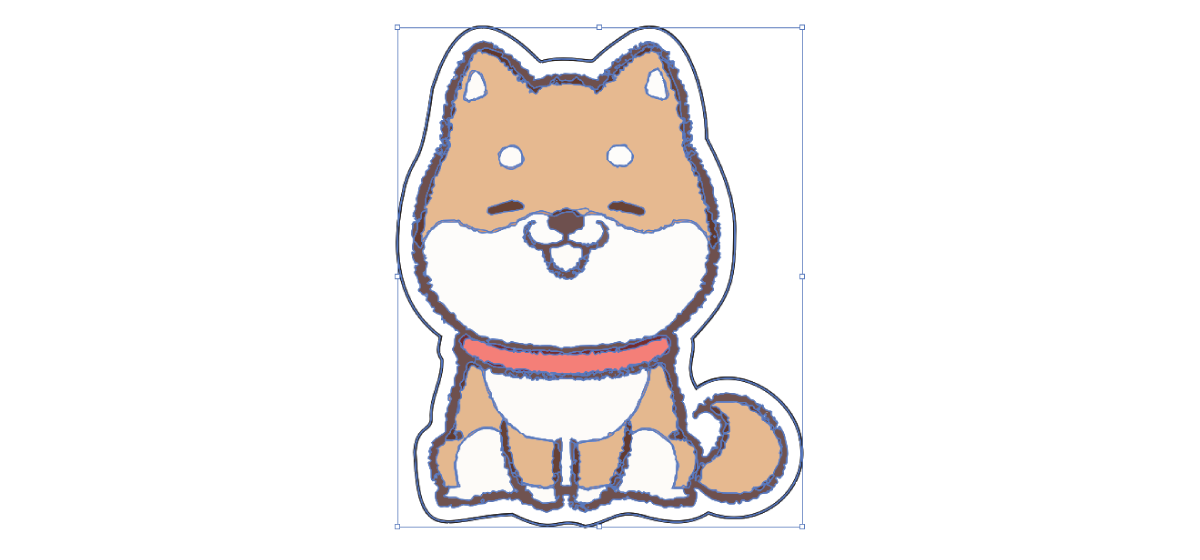

カットパスが完成した状態

3. ペンツールでカットパス作成

(1) ペンツールを選択
「メニュー」から「ペンツール」を選択します。

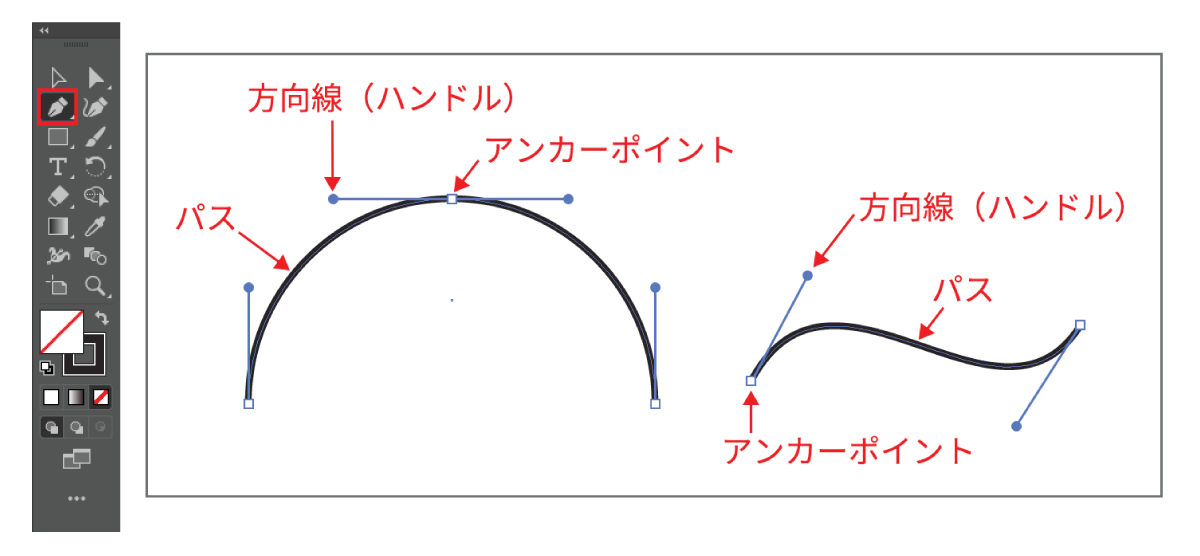

ペンツールの使い方(パス・アンカーポイント・方向線)

(2) 直線で画像を囲む
「ペンツール」を使ってカットパスを作成したイラスの周りを、カチカチクリックしながら直線で繋ぎます。

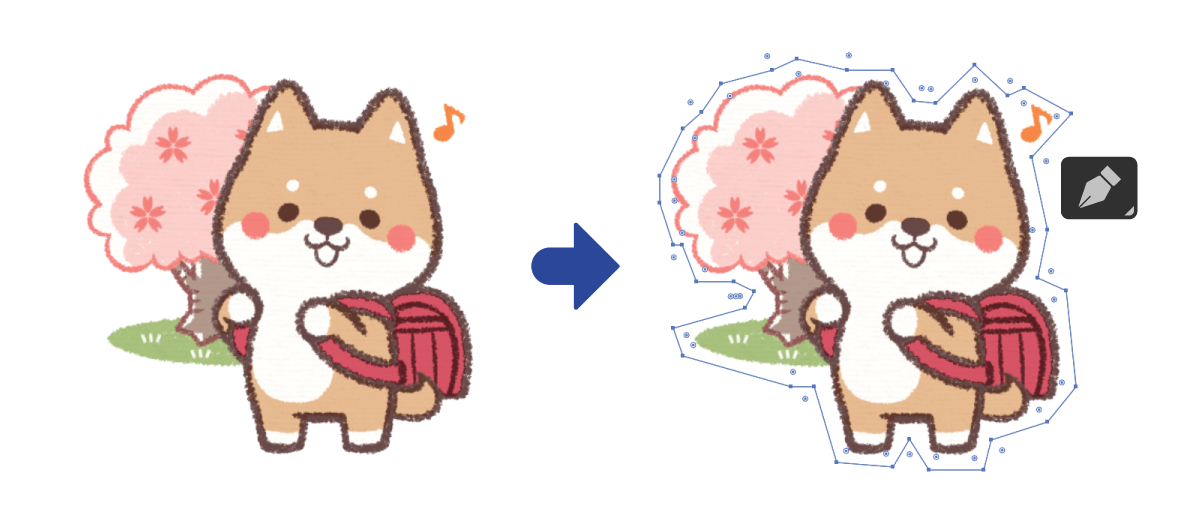

ペンツールで画像の周りを直線でつなぐ(作成前と作成後)

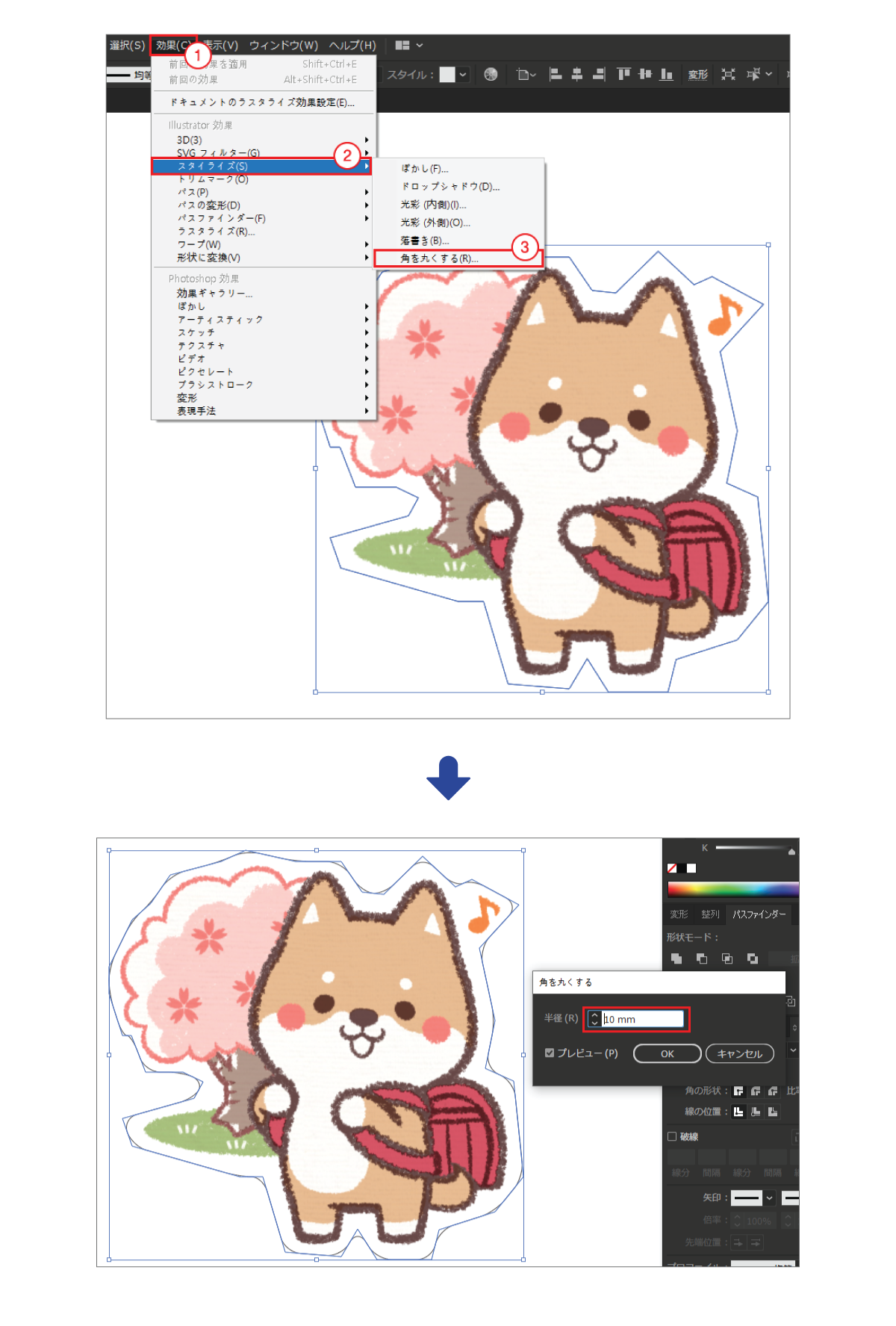

(3) 角ばったポイントを丸くする
「効果メニュー」→「スタイライズ」→「角を丸くする」をクリックします。
プレビューを確認しながら好きな丸み具合になるよう数値を調整します。

角ばったポイントを丸くする効果の設定

(4) アピアランスを分割
最後に必ず「アピアランスの分割」をクリックし丸みをパス化してください。

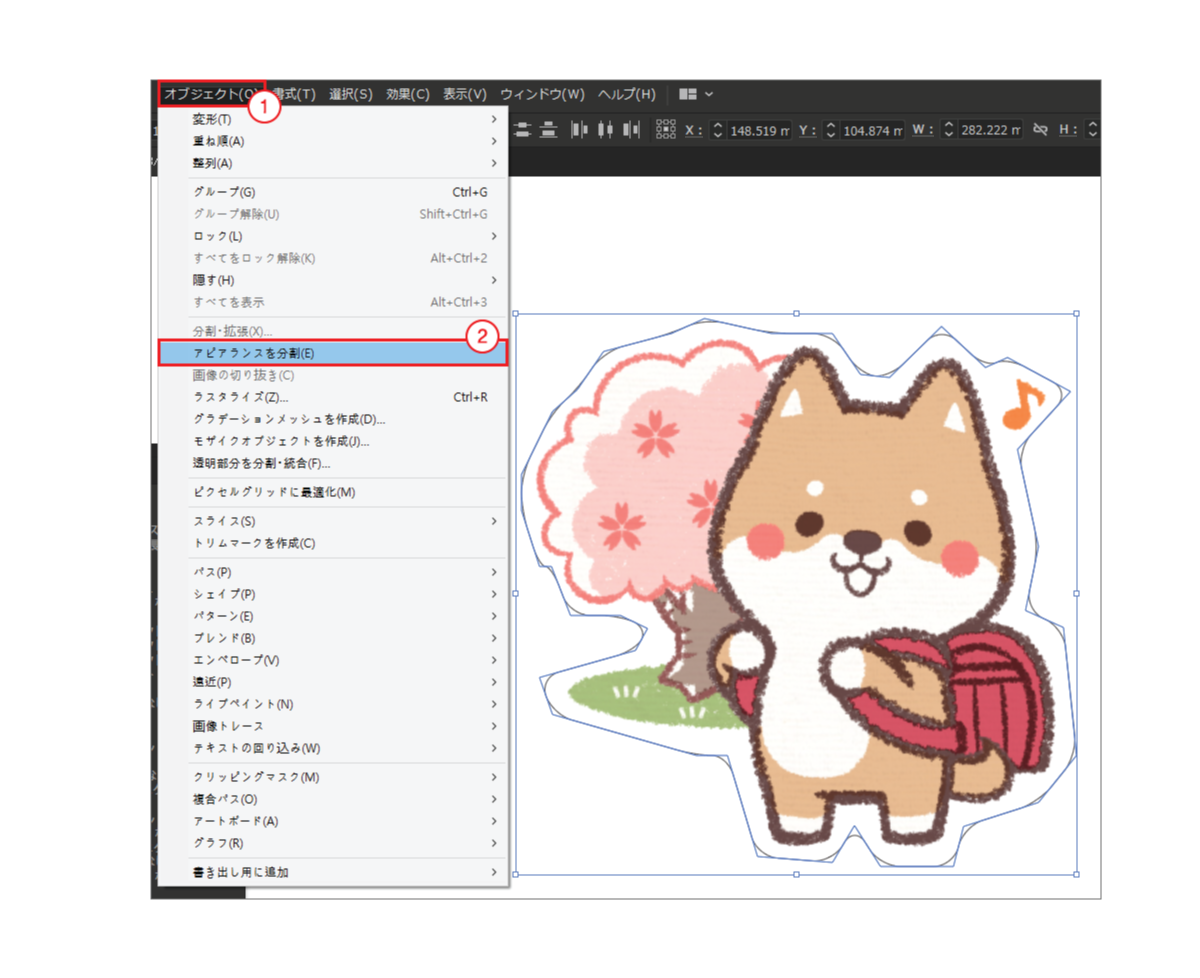

アピアランスを分割して丸みをパス化する操作

(5) 完成
慣れるととてもかんたんにカットパスが完成します。

ペンツールで作ったカットパスの完成

4. パスポイントの確認方法

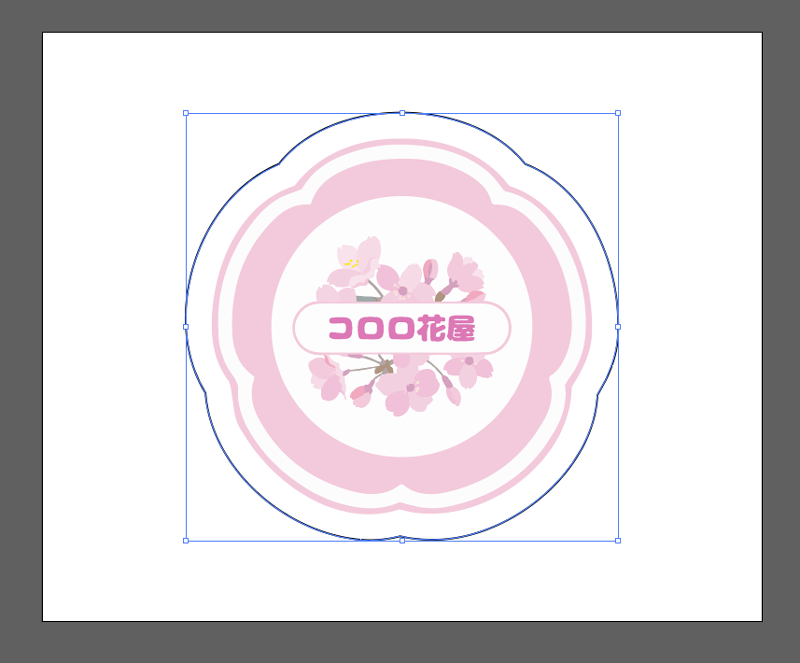

Illustratorで選択したカットパス

1.制作したカットパスを選択します。

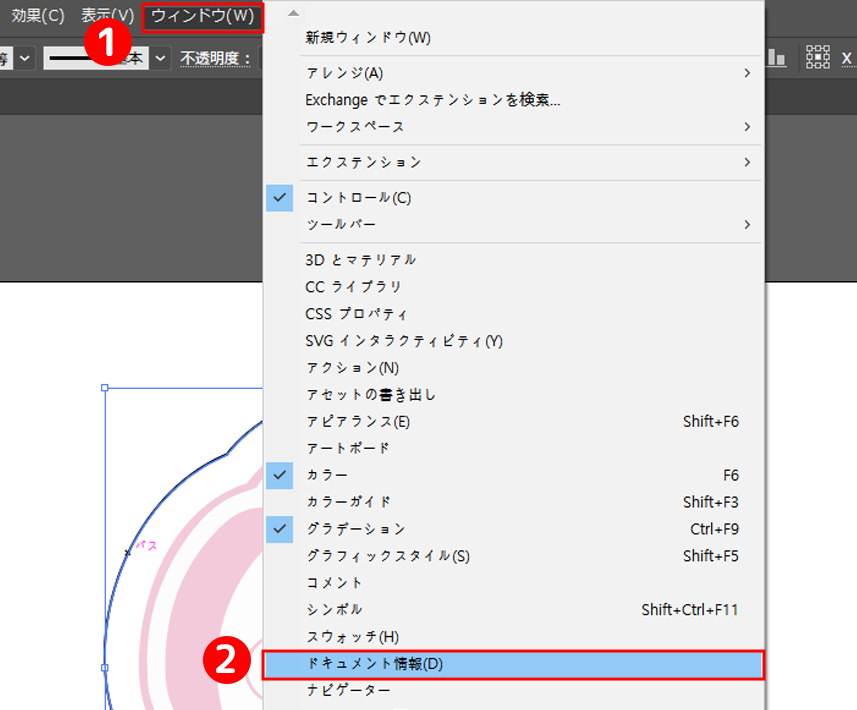

「ウィンドウ」→「ドキュメント情報」の選択

2.①メニュー「ウィンドウ」→② 「ドキュメント情報」をクリックします。

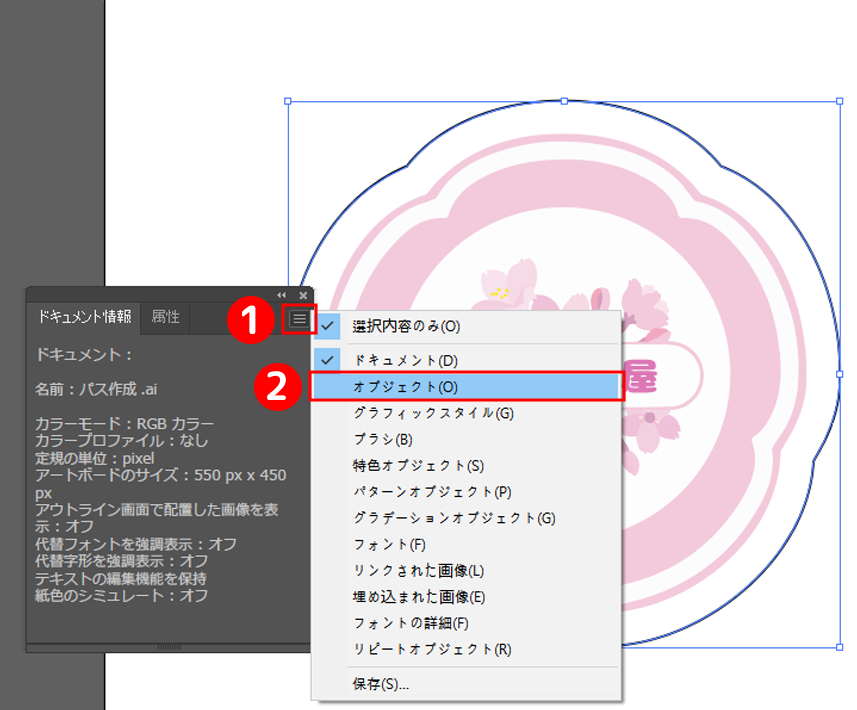

ドキュメント情報のメニューから「オブジェクト」を選択

3. 表示されたドキュメント情報の右上にある ①「メニュー」をクリック→
② 「オブジェクト」をクリックします。

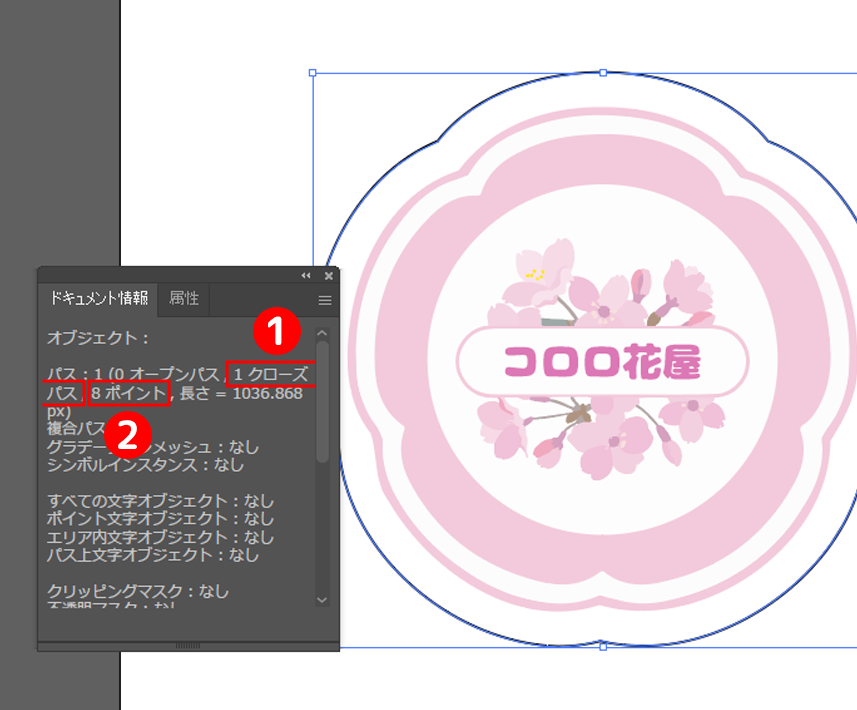

クローズパス数とポイント数の表示

4.① 「クローズパス」は始点と終点のパスが閉じたオブジェクトの数になり、②「ポイント」はカットパスのポイント数になります。
